全自動輸送線傳遞窗選型參考：

自動輸送帶傳遞窗設計的主要目的是節(jié)約人工成本,提高工作效率,全自動輸送線傳遞窗屬非標定做,歡迎咨詢。

☆側框面板: 1.2mm201/304不銹鋼板
☆腔體封板: 1.0mm201/304不銹鋼板
☆窗玻璃: 5.0mm高透明度鋼化玻璃

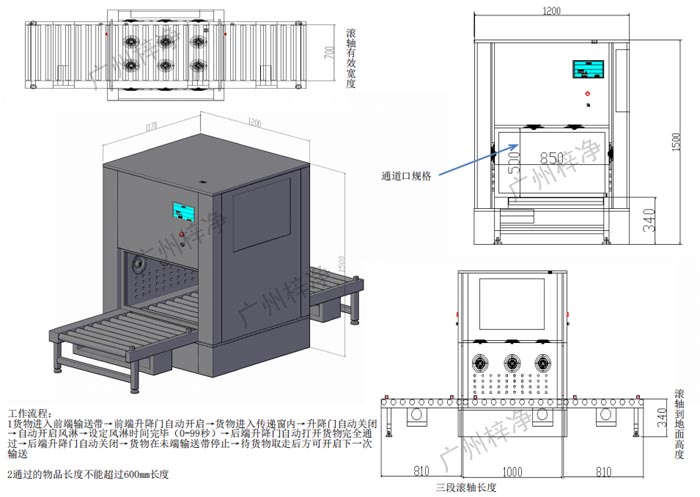

☆通道規(guī)格：800X800X400mm（可按要求制作）

☆配置:
1 風機1臺；
2 PLC控制系統(tǒng)1套

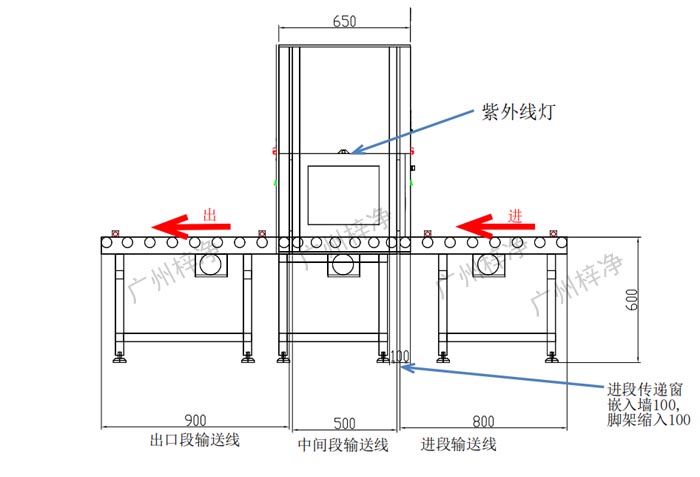

3 201不銹鋼腳架PU輸送帶3段（800寬X800深X730mm高)；200W電機，速比1：30可調
5 急停開關2個；
6 帶觸摸屏控制面板X1PCS
8 風嘴10個
9 高效及初效過濾網各一個
10 風量1200m3/h
11 2個門帶互鎖功能
12 電源220V 總功率: 3000W

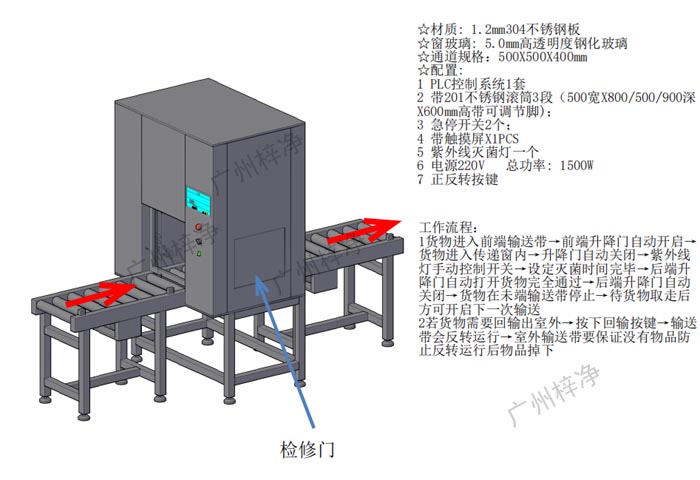

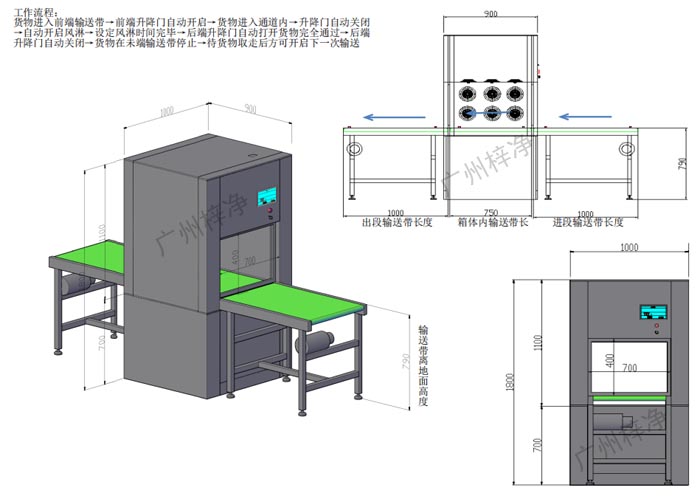

全自動輸送線傳遞窗工作流程：
貨物進入前端輸送帶→前端升降門自動開啟→貨物進入通道內→升降門自動關閉→自動開啟風淋→設定風淋時間完畢→后端升降門自動打開貨物完全通過→后端升降門自動關閉→貨物在未端輸送帶停止→待貨物取走后方可開啟下一次輸送

全自動輸送線傳遞窗安裝方法：

安裝前在墻壁上預留適合設備大小的洞口，一般墻洞口只需比設備大20mm已足夠；

1）將自動輸送線傳遞窗小心放置在預留洞口上，并以90度垂直水平安放固定好；

2）使用隨貨工具，將傳遞窗前、后、側門封蓋上的羅絲擰下，把三個封蓋卸下；前、后封蓋除有羅絲外，后背還有卡扣，拆時只要把封蓋往上托就可拆下。（注意：由于傳遞窗右側封蓋上有急停鍵、暫停鍵跟封蓋相連，拆卸時請小心將相連的接線插頭拔下，以免造成不必要的損壞。）

3) 三側封蓋卸下后，把吊鉈分別按編號掛到左側掛鉤上；

4) 把前后2段滾簡分別放到傳遞窗玻璃門前端，注意區(qū)分前后2段，不要放錯，然后把傳遞窗上的光電開關，按編號分別安裝到前后2段滾簡預留好的位置，上羅絲固定好，光電開關上的連接線放置好在滾簡下線槽內；

5) 把傳遞窗上三側封蓋分別安裝到原位，右側急停鍵和暫停鍵上的接線插頭接上，上好羅絲固定，接上電源即可調試使用。

說明：全自動輸送線傳遞窗選型只供參考,如有不同制作要求可聯系廣州梓凈公司
