| 規格參數 | 訂貨號 |

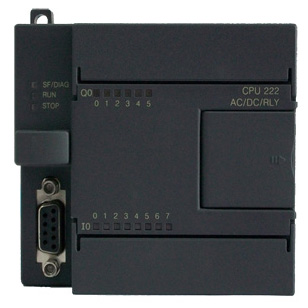

| A5-CPU222-AR，220V AC電源，8點24VDC輸入，6點繼電器輸出，3000步邏輯指令，2.5KB基本數據空間，1個RS232或RS485口 | A5-CPU222-AR |
| 物理特性 | |
| 尺寸(寬×高×深) | 90×80×62mm | 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 3000步邏輯指令 |
| 數據存儲器 | 2.5KB |
| 掉電保持 | 50年(內部EEPROM) |
| 常規特性 | |
| 定時器總數 | 2 |
| 1ms | 1844 |
| 10ms | |
| 100ms | |
| 計數器總數 | 32 |
| 內存存貯器位 | 256 |
| 時間中斷 | 2個1ms分辨率 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.3μs |
| 浮點運算執行時間 | 8μs |
| 實時時鐘 | 內置 |
| 集成的通信功能 | |
| 通訊接口 | 1個標準RS232（或標準RS485） |
| 波特率 | 9.6K至115.2K |
| 通訊協議 | MODBUS-RTU或自由口通訊 |
| I/O特性 | |
| 本機數字量輸入點數 | 8 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 6 |
| 輸出類型 | 繼電器干接點 |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 16(8輸入/8輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O配置 | 248DI/DO |
| 最大模擬量I/O配置 | 8AO/8AO |
| 脈沖捕捉輸入 | 14 |
| 高速計數器 | |
| 總數 | 2 |
| 單相計數器 | 2×20KHz |
| 兩相計數器 | 2×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 8 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信號 ( 最小) | 18 VDC，2.5mA |
| 邏輯0信號 ( 最大) | 5 VDC，1mA |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鐘 |

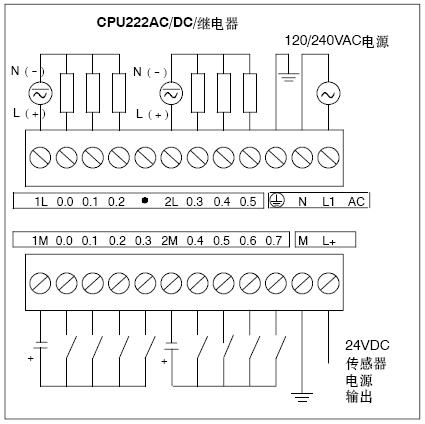

| 隔離組 | 見接線圖 |
| 同時接通的輸入 | 8 |
| 最大電纜長度 | |
| 屏蔽 非屏蔽 |
500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 6 |
| 輸出類型 | 繼電器干接點 |
| 每點額定電流(最大) | 2A |
| 浪涌電流(最大) | 5A，觸點關閉 |
| 燈負載(最大) | 30 WDC/200WAC |
| 接通電阻(接點) | 0.2歐姆 |
| 同時接通的輸出 | 6 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 | |
| 屏蔽 | 500米(標準輸入) |
| 非屏蔽 | 150米(標準輸入) |
| 連接器 | 針 | PORT0 |
|
1 | |
| 2 | TxD | |
| 3 | RxD | |
| 4 | ||
| 5 | 邏輯地 | |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 連接器外殼 | 機殼接地 |
