| 規格參數 | 訂貨號 |

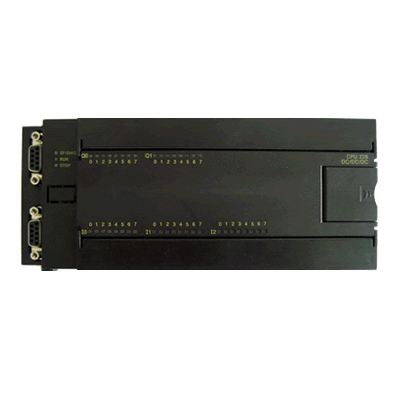

| A5-CPU226-DT，24V DC電源，24點24VDC輸入，16點24VDC輸出，2個RS232或RS485通訊口 | A5-CPU226-DT |
| 物理特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 3000步邏輯指令 |
| 數據存儲器 | 2.5KB |
| 掉電保持 | 50年(內部EEPROM) |
| 常規特性 | |
| 定時器數 | |
| 1ms | 4 |
| 10ms | 18 |
| 100ms | 44 |
| 計數器總數 | 32 |
| 內存存貯器位 | 256 |
| 時間中斷 | 2×1ms分辨率 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15μs |
| 浮點運算執行時間 | 8μs |
| 實時時鐘 | 內置 |
| 電源供應 | |
| +5V | 660mA |
| 24V | 400mA |
| 集成的通信功能 | |
| 通訊接口 | 2個標準RS232（或標準RS485） |
| 波特率 | 9.6K至115.2K |
| 通訊協議 | MODBUS-RTU或自由口通訊 |
| I/O特性 | |
| 本機數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 16 |
| 輸出類型 | 固態——MOSFET |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 16(8輸入/8輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O配置 | 248DI/DO |
| 最大模擬量I/O配置 | 8AI/8AO |
| 脈沖捕捉輸入 | 14 |
| 脈沖輸出 | 1×10KHz |
| 高速計數器 | |
| 總數 | 2 |
| 單相計數器 | 2×20KHz |
| 兩相計數器 | 2×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 24 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信號 ( 最小) | 18 VDC，2.5mA |
| 邏輯0信號 ( 最大) | 5 VDC，1mA |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鐘 |

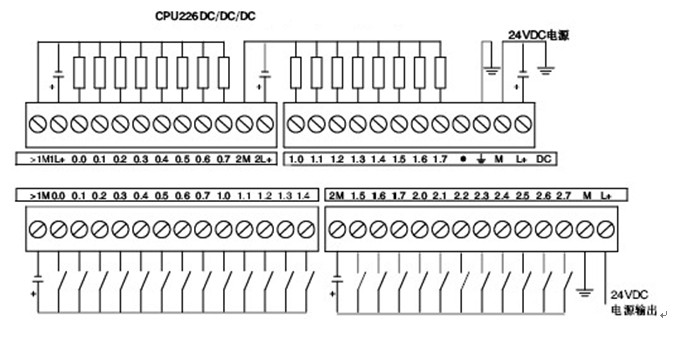

| 隔離組 | 見接線圖 |
| 同時接通的輸入 | 24 |
| 最大電纜長度 | |
| 屏蔽 | 500米(標準輸入) |
| 50米(高速計數器輸入) | |
| 非屏蔽 | 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 16 |
| 輸出類型 | 固態 - MOSFET(源型) |
| 額定電壓 | 24V DC |
| 輸出電壓范圍 | 20.4至 28.8 VDC |
| 邏輯1信號(最小) | 20 VDC，最大電流 |
| 邏輯0信號(最大) | 0.1 VDC，10KW 負載 |
| 每點額定電流(最大) | 0.75A |
| 每個公共端的額定電流(最大) | 6A |
| 漏電流(最大) | 10μA |
| 浪涌電流(最大) | 8A，100ms |
| 燈負載(最大) | 5 W |
| 接通電阻(接點) | 典型值0.3 歐姆，最大值0.6歐姆 |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鐘 |
| 隔離組 | 見接線圖 |
| 延時(最大) | |
| 斷開到接通 | 2ms(Q0.0)，15ms(其它) |
| 接通到斷開 | 10ms(Q0.0)，130ms(其它) |
| 脈沖頻率(最大) | 10KHz(Q0.0) |
| 同時接通的輸出 | 16 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 | |
| 屏蔽 | 500米(標準輸出) |
| 非屏蔽 | 150米(標準輸出) |
| 連接器 | 針 | PORT0 | PORT1 |
 |
1 | ||
| 2 | TxD | TxD | |
| 3 | RxD | RxD | |
| 4 | |||
| 5 | 邏輯地 | 邏輯地 | |
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 連接器外殼 | 機殼接地 | 機殼接地 |
