| 規格參數 | 訂貨號 |

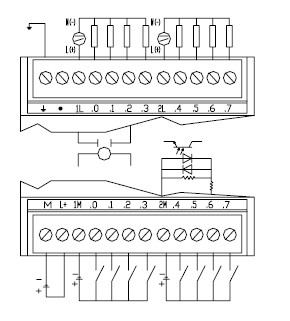

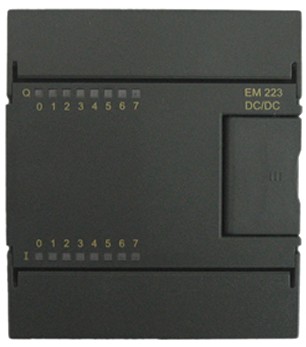

| A5-EM223-C8R8 EM223數字量I/O模塊, 8DI×24V DC，8DO×Relay | A5-EM223-C8R8 |

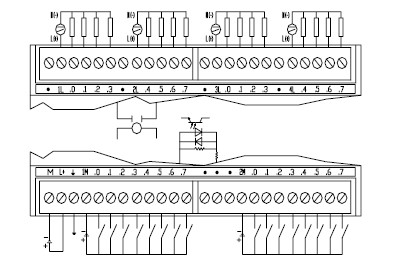

| A5-EM223-C16R16 EM223數字量I/O模塊, 16DI×24V DC，16DO×Relay | A5-EM223-C16R16 |
| 特性 | 8DI×24V DC | 16DI×24V DC | |||
| 8DO×繼電器 | 16DO×繼電器 | ||||
| 訂貨號 | A5-EM223-C8R8 | A5-EM223-C16R16 | |||
| 物理特性 | |||||
| 尺寸(寬×高×深) | 71.2×80×62mm | 138×80×62mm | |||
| 功耗 | 3W | 6W | |||
| 輸入特性 | |||||
| 輸入點數 | 8 | 16 | |||
| 輸入類型 | 漏型/源型 | ||||
| 輸入電壓 | |||||
| 額定值 | 24V DC | ||||
| 最大允許電壓 | 30V DC | ||||
| 浪涌電壓 | 35V DC， 0.5秒 | ||||
| 信號"1" | 18～30V | ||||
| 信號"0" | 0～5V | ||||
| 隔離 | |||||
| 光電隔離 | 500V AC，持續時間1分鐘以內 | ||||
| 每組隔離點數 | 4點 | 8點 | |||
| 最長輸入時延 | 4.5毫秒 | ||||
| 漏電流 | 最大1mA AC | ||||
| 電纜長度 | |||||
| 非屏蔽 | 300 米 | ||||
| 屏蔽 | 500 米 | ||||
| 可同時為 ON 的輸入點數 | |||||
| 40℃ | 8 | 16 | |||
| 50℃ | 8 | 16 | |||
| 輸出特性 | |||||
| 輸出點數 | 8 | 16 | |||
| 輸出類型 | 繼電器－干觸點 | ||||
| 輸出電壓范圍 | DC: 5~30V, AC: 5~250V | ||||
| 輸出電流 | |||||
| 信號"1" | 2A | 2A | |||
| 輸出組數 | 2 | 4 | |||
| 每組輸出點數 | 4 | 4 | |||
| 同時為ON的輸出點數 | 8 | 16 | |||
| 每組最大電流 | 8A | 8A | |||
| 燈載 | DC:30W,AC:200W | DC:30W,AC:200W | |||
| 接觸電阻 | 0.2歐姆 | 0.2歐姆 | |||
| 浪涌電流（最大） | 7A，觸點關閉 | 7A，觸點關閉 | |||
| 短路保護 | 外部提供 | 外部提供 | |||
| 隔離 | |||||
| 每組隔離點數 | 4點 | ||||
| 線圈和邏輯電源之間 | 無 | ||||
| 線圈和觸點之間 | 1500V AC,持續1分鐘 | ||||
| 電阻(線圈和觸點之間) | 最小100MΩ | ||||
| 繼電器特性 | |||||
| 開關延時 | 15 毫秒 | ||||
| 開關頻率（最大） | 1HZ | ||||
| 機械開關次數(空載) | 100,000,000 | ||||
| 觸點壽命(額定負載) | 100,000 | ||||
| 電纜長度 | |||||
| 非屏蔽 | 150 米 | ||||
| 屏蔽 | 500 米 | ||||
| 電源損耗 | |||||
| +5V DC消耗電流 | 79 mA | 138 mA | |||
| L+ | 接通時每個輸出9 mA | ||||
| L+線圈電壓范圍 | 20.4－28.8V DC | ||||
