| 規格參數 | 訂貨號 |

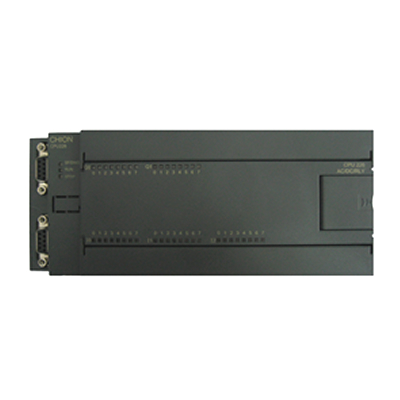

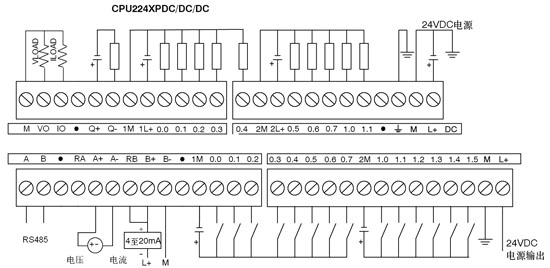

| CN-CPU224XP-DT，24V DC電源，14點24VDC輸入，10點24VDC輸出，2點模擬量入，1點模擬量出，2個PPI，16KB基本程序空間，10KB基本數據空間 | CN-CPU224XP-DT |
| 物理特性 | |
| 尺寸(寬×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存儲器特性 | |
| 程序存儲器 | 16KB |
| 數據存儲器 | 10KB |
| 掉電保持 | 50年(內部EEPROM) |
| 常規特性 | |
| 定時器數 1ms 10ms 100ms |
4 16 236 |
| 計數器總數 | 256 |
| 內存存貯器位 | 256 |
| 時間中斷 | 2×1ms分辨率 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15μs |
| 浮點運算執行時間 | 8μs |
| 實時時鐘 | 內置 |
| 電源供應 | |
| ??+5V | 660mA |
| ??24V??? | 400mA |
| 集成的通信功能 | |
| 通訊接口 | 2 個PPI 口，標準RS485 電平 |
| PPI波特率 | 9.6K, 19.2K |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點(PPI從站模式) | 支持PPI主站對其NETR/NETW讀寫 |
| I/O特性 | |
| 本機數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 10 |
| 輸出類型 | 固態——MOSFET |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O配置 | ?248DI/DO |
| 最大模擬量I/O配置 | ?56AI/28AO |
| 脈沖捕捉輸入 | 14 |
| 脈沖輸出 | 2×20KHz |
| 高速計數器 | |
| 總數 單相計數器 兩相計數器 |
6 6×20KHz 4×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信號 ( 最小) | 18 VDC，2.5mA |
| 邏輯0信號 ( 最大) | 5 VDC，1mA |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鐘 |
| 隔離組 | 見接線圖 |
| 同時接通的輸入 | 14 |
| 最大電纜長度 | |
| 屏蔽 非屏蔽 |
500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10 |
| 輸出類型 | 固態 - MOSFET(源型) |
| 額定電壓 | 24V DC |
| 輸出電壓范圍 | 20.4至 28.8 VDC |
| 邏輯1信號(最小) | 20 VDC，最大電流 |
| 邏輯0信號(最大) | 0.1 VDC，10KW 負載 |
| 每點額定電流(最大) | 0.75A |
| 每個公共端的額定電流(最大) | 6A |
| 漏電流(最大) | 10μA |
| 浪涌電流(最大) | 8A，100ms |
| 燈負載(最大) | 5 W |
| 接通電阻(接點) | 典型值0.3 歐姆，最大值0.6歐姆 |
| 隔離(現場與邏輯) | 有 |
| 光電隔離 | 500V AC，1分鐘 |
| 隔離組 | 見接線圖 |
| 延時(最大) 斷開到接通 接通到斷開 |
2ms(Q0.0, Q0.1)，15ms(其它) 10ms(Q0.0, Q0.1)，130ms(其它) |
| 脈沖頻率(最大) | 20KHz(Q0.0和Q0.1) |
| 同時接通的輸出 | 10 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |
| 本機集成模擬量輸入特性 | |
| 輸入數量 | 2點 |
| 模擬量輸入字節 | 單端 |
| 電壓范圍 | ±10V |
| 數據字格式，滿量程范圍 | -32,000至+32,000 |
| DC輸入阻抗 | >100KΩ |
| 最大輸入電壓 | ?30VDC |
| 分辨率 | 11位，加1符號位 |
| LSB值 | 4.88mV |
| 隔離 | 無 |
| 精度 最差情況，0℃至55℃ 典型，25℃ |
±2.5%滿量程 ±1.0%滿量程 |
| 重復性 | ±0.05%滿量程 |
| 模擬到數字轉換時間 | 125msec |
| 轉換類型 | SigmaDelta |
| 步響應 | 最大250ms |
| 噪音抑制 | 典型為 20dB@50Hz |
| 本機集成模擬量輸出特性 | |
| 輸出數量 | 1點 |
| 信號范圍 電壓 電流 |
0～10V（有限電源） 0～20mA（有限電源） |
| 數據字格式，滿量程范圍 | ?0至+32767，0至+32000 |
| 分辨率，滿量程 | ?12位 |
| LSB值 電壓 電流 |
?2.44mV ?4.88μA |
| 隔離 | ?無 |
| 精度 最差情況，0℃至55℃ 電壓輸出 電流輸出 典型，25℃ 電壓輸出 電流輸出 |
±2%滿量程 ±3%滿量程 ±1%滿量程 ±1%滿量程 |
| 設置時間? 電壓輸出 電流輸出 |
<50μS <100μS |
| 最大輸出驅動 電壓輸出 電流輸出 |
≥5000Ω最小 ≤500Ω最大 |
| 連接器 | 針 | PORT0 | PORT1 |
 |
1 | 機殼接地 | 機殼接地 |
| 2 | 邏輯地 | 邏輯地 | |
| 3 | RS485信號B | RS485信號B | |
| 4 | 發送申請 | 發送申請 | |
| 5 | 邏輯地 | 邏輯地 | |
| 6 | +5V，100Ω | +5V，100Ω | |
| 7 | +24V | 空/+24V | |
| 8 | RS485信號A | RS485信號A | |
| 9 | 未用 | 未用 | |
| 連接器外殼 | 機殼接地 | 機殼接地 |
