| 規格參數 | 訂貨號 |

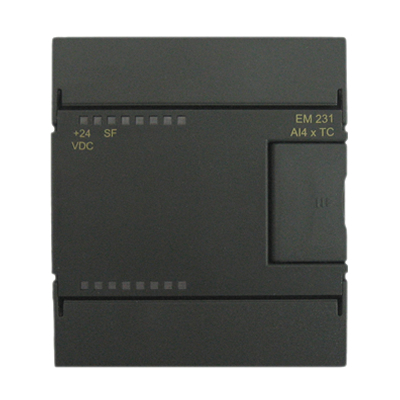

| CN-EM231-TC4 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV | CN-EM231-TC4 （對應CN-100系列產品訂貨號為CN-100-EM231-TC4） |
| 規格項目 | EM231 4AI×TC |
| 物理特性 | |
| 尺寸(寬×高×深) | 71.2×80×62mm |
| 功耗 | 1.7W |
| 電源損耗 | |
| +5V DC消耗電流 | 35 mA |
| L+ | 30 mA |
| L+線圈電壓范圍 | 20.4～28.8V DC |
| LED燈指示 | 24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信號錯誤,OFF=無錯 |
| 模擬量輸入特性 | |
| 輸入類型 | 懸浮型熱電偶 |
| 輸入范圍 | 熱電偶類型(選一種)：S，T，R，E，N，K，J |
| 電壓范圍：+/-80mV | |
| 輸入點數 | 4 |
| 隔離 | |
| 現場至邏輯???? 現場至24V DC 24V到邏輯 |
500V AC 500V AC 500V AC |
| 共模輸入范圍 (輸入通道至輸入通道) | 120V AC |
| 共模抑制 | >120dB@120V AC |
| 輸入分辨率 | |
| 溫度 | 0.1℃/0.1℉ |
| 電壓 | 15位加符號位 |
| 測量原理 | Sigma-Delta |
| 模塊更新時間(所有通道) | 425ms |
| 到傳感器的導線長度 | 最大100米 |
| 導線回路電阻 | 最大100Ω |
| 噪聲抑制 | 85dB@ 50Hz/60Hz/400Hz |

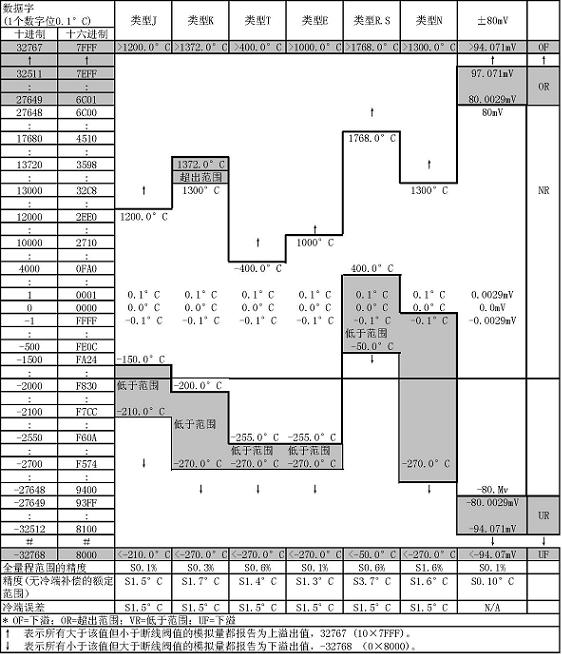

| 數據字格式 | 電壓：-27648至+27648 |
| 輸入阻抗 | >1MΩ |
| 最大輸入電壓 | 30V DC |
| 分辨率 | 15位+符號位 |
| 輸入濾波衰減 | -3dB@ 21kHz |
| 基本誤差 | 0.1% FS(電壓) |
| 重復性 | 0.05% FS |
| 冷接點誤差 | ±1.5℃ |

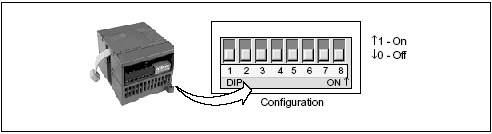

| 熱電偶類型 | SW1 | SW2 | SW3 |
| J (缺省) | 0 | 0 | 0 |
| K | 0 | 0 | 1 |
| T | 0 | 1 | 0 |
| E | 0 | 1 | 1 |
| R | 1 | 0 | 0 |
| S | 1 | 0 | 1 |
| N | 1 | 1 | 0 |
| +/- 80mV | 1 | 1 | 1 |
| 選擇項目 | EM231 4TC | |
| 開關位置 | 設置 | |
| 斷線檢測方向 | SW5 | 0:正標定(+3276.7度) 1:負標定(-3276.7度) |
| 是否進行斷線檢測 | SW6 | 0：是，1：否 |
| 測量單位選擇 | SW7 | 0：攝氏度，1：華氏度 |
| 是否進行冷端補償 | SW8 | 0：是，1：否 |
