內嵌式傳遞窗作用主要用于潔凈室與潔凈室:
內嵌式傳遞窗作用：主要用于潔凈室與潔凈室，非潔凈室與潔凈室之間物品的傳遞。減少開門的次數，將污染降到低程度。

傳遞窗分為:普通傳遞窗、風淋式傳遞窗、層流傳遞窗、落地傳遞窗。

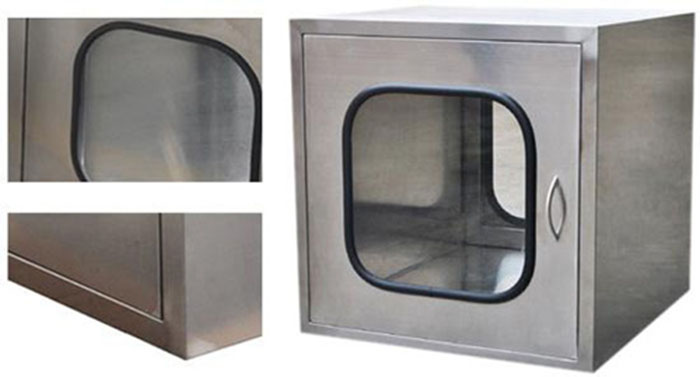

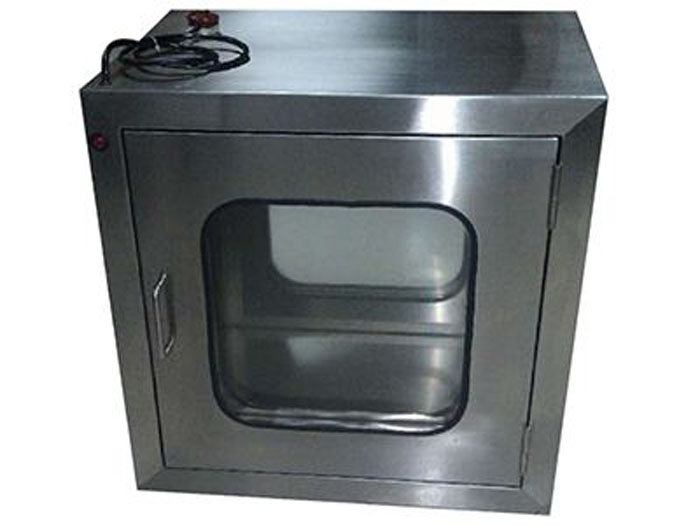

內嵌式傳遞窗產品特點：
1、工作區采用砂光不銹鋼板，平整光滑耐磨。箱體表面采用冷板噴塑或全不銹鋼板。
2、兩側門裝機械互鎖或電子互鎖裝置，使兩側不能同時處于開啟狀態。
3、內嵌式傳遞窗裝有專用密封條，確保氣密性。

嵌式傳遞窗適用領域：微電子、實驗室、國防、精密儀器、儀器、生物制藥、光電產業、無菌包裝等環境。

一種內嵌式傳遞窗的制作方法:
技術領域：
一種潔凈室的輔助設備，尤其涉及一種內嵌式傳遞窗。
背景技術：
傳遞窗是一種潔凈室的輔助設備，主要安裝在不同級別潔凈區的分隔墻之上，用于不同級別潔凈區之間、潔凈區和非潔凈區之間物料的傳遞，以減少潔凈室開門次數，防止低等間不潔凈空氣在傳遞物料時進入高等級潔凈房間，把對潔凈室的污染降低到最低程度?，F(xiàn)有的傳遞窗采用簡單的雙門設計，使用方法是在需要傳遞物料時先打開一扇門，在一個房間內將物料放進傳遞窗，然后關上這扇門；
然后在與之相對的另一個房間內打開另一扇門，將物料取出，關閉這扇門，至此物料傳遞完成。但是由于現有的傳遞窗的雙門采用普通門頁加橡膠密封的設計，在長期使用后極易閉合不嚴，在日常使用時成為不潔空氣流通的盲點，影響潔凈房間的空氣潔凈度。
現有的傳遞窗的雙門沒有互鎖設計，當工人操作不慎使傳遞窗的雙門同時打開時，外界的不潔空氣會和潔凈房間的空氣對流，潔凈房間的空氣潔凈度將急速下降，影響車間的
產品質量。
發明內容施例所要解決的技術問題在于，提供一種內嵌式傳遞窗?？稍谇昂箝T閉合時保證嚴格封閉，而且堅固耐用，結構簡單易于生產。

為了解決上述技術問題一種內嵌式傳遞窗，包括箱體、設于箱體正面的前門和設于箱體背面的后門，前門在閉合時內嵌于箱體，后門在閉合時內嵌于箱體。作為上述方案的改進，前門在完全閉合時其表面與箱體的正面平齊，后門在完全閉合時其表面與箱體的背面平齊。作為上述方案的改進，前門和后門通過內置式彈簧鉸鏈與所述箱體連接。

作為上述方案的改進，內置式彈簧鉸鏈的一活動端與前門或后門的背面固定連接，內置式彈簧鉸鏈的另一活動端與箱體的內側面固定連接。作為上述方案的改進，所述前門和后門的大小與箱體四個側面圍成的內截面的大小相適應。作為上述方案的改進，前門和后門均設有觀察窗。

作為上述方案的改進，前門和后門設有電子互鎖裝置或機械互鎖裝置。作為上述方案的改進，前門和后門設有內嵌于前門和所述后門中的把手。作為上述方案的改進，箱體通過鋼板或不銹鋼一體化成型。

內嵌式傳遞窗的前門在閉合時內嵌于箱體，后門在閉合時內嵌于箱體，內嵌式傳遞窗的密封性能，有效防止低等間不潔凈空氣在傳遞物料時進入高等級潔凈房間。前門在完全閉合時其表面與箱體的正面平齊，后門在完全閉合時其表面與箱體的背面平齊。

內嵌式傳遞窗在前后門完全關閉時沒有突出所述箱體的部分，使本內嵌式傳遞窗日常對車間的妨礙降至最低，而且整體美觀大方。
前門和后門通過內置式彈簧鉸鏈與箱體連接。內置式彈簧鉸鏈?zhǔn)骨伴T和后門完全閉合時，安裝有內置式彈簧鉸鏈的一側與箱體的內壁較好地貼合，加強前門和后門在閉合后的密封性能，而且內置式彈簧鉸鏈相對傳統合頁更加可靠耐用。

內嵌式傳遞窗的外部結構示意圖；圖2是本實用新型一種內嵌式傳遞窗的內部結構示意圖。

目的、技術方案和優點更加清楚，下面將作進一步地詳細描述。所示，一種內嵌式傳遞窗，包括箱體1、設于箱體I正面的前門2和設于箱體I背面的后門3，前門2在閉合時內嵌于箱體1，后門3在閉合時內嵌于箱體I。

優選地，前門2在完全閉合時其表面與所述箱體I的正面平齊，后門3在完全閉合時其表面與箱體I的背面平齊。

內嵌式傳遞窗是這樣工作的:內嵌式傳遞窗的前門2和后門3處于常閉狀態。內嵌式傳遞窗一般安裝于不同潔凈度要求的兩個房間的分隔墻上，將不同潔凈度的兩個房間連通。

當物料需要在這兩個房間中傳遞時，先打開需要傳出物料一方的門，將物料放入內嵌式傳遞窗中，緊閉剛才打開的門；待門緊閉后需要接收物料的一方打開其所在的門，將物料取出后馬上關閉剛才打開的門，至此物料傳遞完成。

優選地，前門2和所述后門3通過內置式彈簧鉸鏈4與所述箱體I連接。優選地，所述內置式彈簧鉸鏈4的一活動端5與前門2或所述后門3的背面固定連接，內置式彈簧鉸鏈4的另一活動端6與所述箱體I的內側面固定連接。

如果前門2和后門3通過傳統的合頁連接，由于前門2和后門3在開關時的轉動軸是固定的，配合內嵌式門的方案，前門2和后門3為了預留轉動的空間，其靠近轉動軸的箱體I內壁必然不能包裹前門2和后門3的側邊，使其無法達到箱體I的四壁完全包裹前門2和所述后門3的側邊的技術效果。

相對地，如果前門2和后門3通過內置式彈簧鉸鏈4連接，由于前門2和后門3在開關時轉動軸是不斷變化的，使得前門2和后門3在完全關閉時箱體I的四壁能夠包裹著前門2和后門3的四個側面，使其完全內嵌于箱體1，而前門2和后門3在打開時也不受箱體I的內壁的阻礙。優選地，前門2和所述后門3的大小與箱體I四個側面圍成的內截面的大小相適應。

需要說明的是，較大的前門2和后門3能夠方便操作人員傳遞體積較大的物料，使內嵌式傳遞窗在有限的體積里發揮最大的效用。優選地，前門2和后門3均設有觀察窗7。

需要說明的是，觀察窗7用于幫助處于內嵌式傳遞窗兩側的操作人員觀察需要傳遞的物料，方便傳遞物料時互相配合。

優選地，前門2和后門3設有電子互鎖裝置或機械互鎖裝置。需要說明的是，當工人操作不慎使傳遞窗的所述前門2和后門3同時打開時，外界的不潔空氣會和潔凈房間的空氣對流，潔凈房間的空氣潔凈度將急速下降，影響車間的產品質量。

因此，必須使用機械互鎖裝置或電子互鎖裝置使得前門2和后門3互鎖，即一扇門處于打開狀態時，另一扇門無法打開，以保證傳遞物料時只有極少量的不潔空氣會帶入潔凈間。

優選地，前門2和后門3設有內嵌于所述前門2和后門3中的把手8。

需要說明的是，由于前門2在完全閉合時其表面與箱體I的正面平齊，后門3在完全閉合時其表面與箱體I的背面平齊，因此前門2和后門3的把手8必須內嵌于前門2和后門3中。

如果把手8凸出前門2和后門3，將影響內嵌式傳遞窗的結構，在前門2和后門3完全關閉時也會因把手8凸出而占用車間的空間，妨礙工人的活動。

優選地，箱體I通過鋼板或不銹鋼一體化成型。需要說明的是，一體成型的箱體I堅固耐用，而且氣密性好，進一步保證了內嵌式傳遞窗的密封性能。

要求
1、一種內嵌式傳遞窗包括箱體、設于箱體正面的前門和設于箱體背面的后門，前門在閉合時內嵌于箱體，后門在閉合時內嵌于箱體。

2、傳遞窗前門在完全閉合時其表面與箱體的正面平齊，后門在完全閉合時其表面與箱體的背面平齊。

3、傳遞窗前門和后門通過內置式彈簧鉸鏈與箱體連接。

4、傳遞窗內置式彈簧鉸鏈的一活動端與前門或后門的背面固定連接，內置式彈簧鉸鏈的另一活動端與箱體的內側面固定連接。

5、傳遞窗前門和后門的大小與箱體四個側面圍成的內截面的大小相適應。

6、傳遞窗前門和后門均設有觀察窗。

7、傳遞窗前門和后門設有電子互鎖裝置或機械互鎖裝置。

8、傳遞窗前門和后門設有內嵌于前門和所述后門中的把手。

9、傳遞窗箱體通過鋼板或不銹鋼一體化成型。

一種內嵌式傳遞窗，包括箱體、設于箱體正面的前門和設于箱體背面的后門前門在閉合時內嵌于箱體，后門在閉合時內嵌于箱體。提高內嵌式傳遞窗的密封性能，有效防止低等間不潔凈空氣在傳遞物料時進入高等級潔凈房間。

內嵌式傳遞窗在前后門完全關閉時沒有突出箱體的部分，使本內嵌式傳遞窗日常對車間的妨礙降至最低，而且整體美觀大方。
